SPS2600型水井鉆機
文章來源：本站原創 發布時間：2020-06-11 瀏覽：6242
SPS2600

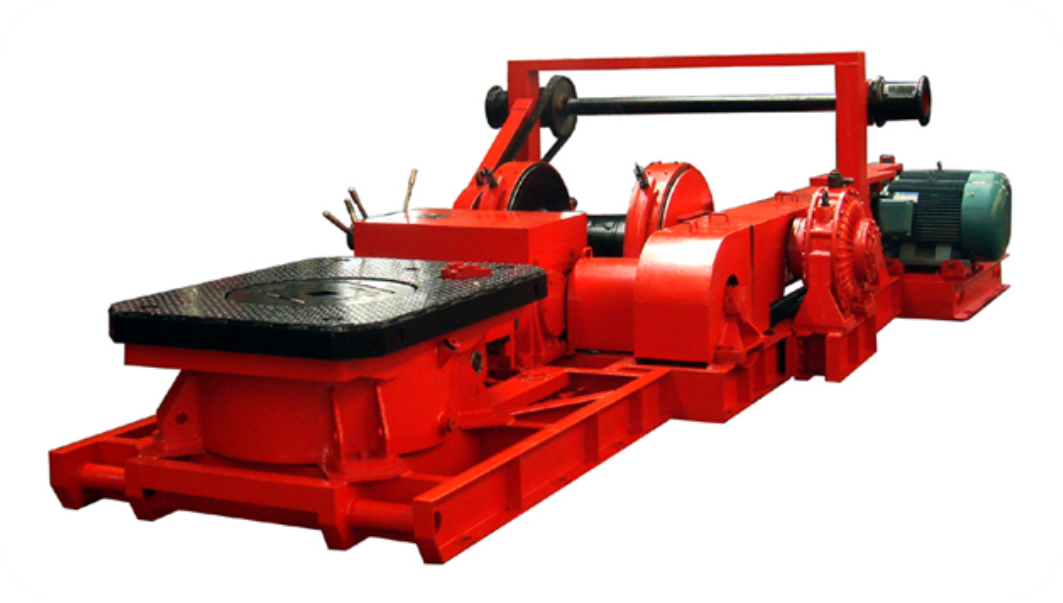

SPS2600型水井鉆機是一種機械傳動式轉盤鉆機。主要適用于深層地下水的開采、淺層地熱、淺層石油、天然氣及鹽井的開發；該鉆機適應泥漿正、反循環鉆進及多工藝空氣鉆進。
|
主要技術參數 |
|
| 鉆進能力 | |
|
鉆孔深度 |
2200-2600 |
|
鉆桿規格 |
Φ89 Φ127 |
|
轉盤通徑 |
Φ445° |
|
轉速(r／min) 正、反 |
43，63，93，156 |
|
額定扭矩(kN.m) |
30、22、16、9 |
| 卷揚機 | |
|
額定單繩提升能力(kN) |
105 |
|
提升速度(m／s) |
1.1、2.4、4.1 |
|
鋼絲繩直徑 |
24.5mm |
| 大鉤 | |
|
滑輪組型式 |
5×6 |
|
大鉤額定負荷(kN) |
1050 |
|
大鉤提升速度(m／s) |
0.11、0.24、0.41 |
|
主動鉆桿：121×121×12200 108×108×12200 |
|
| 動力機 | |
| 柴油機 2x6135AN一2 | 2×150HP／1500r／min |
| 電動機 2 x Y280M-4 | 2×90kw／l500r／min |
| 主機質量：約 9.96t(不含動力) | |
|
主機外形尺寸 (mm)(長X寬X高) |
|
|
電動機 |
7575×2948×1760 |
|
柴油機 |
7575×5370×1760 |
|
主要配套設備 |
|
|
鉆塔 |
|
|
四角形管子塔和A型鉆塔兩種供用戶選擇。 |
|
|
鉆塔承載能力大，安裝方便 |
|
|
鉆塔名義高度 |
24、27 |
|
底層名義面積 |
6.5×6.5 7×7 |
|
天車****工作負荷(kN) |
680 |
|
鉆塔質量 |
10、16 |
|
泥漿系統包括 BW一1200型泥漿泵及動力與管匯 |
|
|
泥漿泵壓力 (Mpa) |
3.2、4.4、6.2、11 |
|
泥漿泵排量 (1:／Min) |
1200、900、630、360 |
|
動力機功率 |
75kw／1480r／min、100HP／1500r／min |
|
出水膠管內徑 (mm) |
Φ75 |
